特性要因図
意義
特性(品質)に影響している要因を系統的に図解することで、原因追及が容易になる
説明
特性とは結果のことです。要因とは重要な原因のことです。
特性要因図とは、重要な原因の候補をリストアップし図で整理したものです。
特性要因図は、あくまで仮説ですから本当の原因をデータで確認するための準備として使う
ツールになります。
特性要因図は、特性(製品の性能や機能を云う)と、それに影響を及ぼすと思われる要因
(特性に影響を与える原因となりうること)との関連を系統的に網羅して図解したものです。
そして作り上げた特性要因図から重要と思われる要因をマークして、
問題解決のテーマに設定してゆきます。
特性要因図では考えられる全ての要因を一枚の用紙に書き出し、
分類と体系化をすることになります。
この作成過程の中で、発想・気付き・連想が出やすくなります。
また体系化することで全体の構造を俯瞰できるので、重要な要因を推測することも
可能となります。
出来あがった形が魚の骨のようなので別名「フィッシュボーン」といいます。
作成手順
1 特性と背骨を書く
問題とする特性を決め、右側に大きく枠で囲って書きます。続いて特性から左に大きく
背骨を書きます。
2.大骨の記入
特性に影響を与える要因を大まかな分類で選び出して、背骨に向かって大骨を書きます。
大骨の先には要因を枠で囲んで書きます。
3.中骨、小骨の記入
大骨の要因では、大まかな特性のため具体的なレベルには至りません。
要因を掘り下げて、出てきたのを中骨、さらに小骨の要因を書きこんでゆきます。
この掘り下げでは、具体的な対策がとれるレベルまで進めます。
4.要因の確認
出来あがった図で、漏れはないか、また特性と要因の関係が確かであるかを
チェックし、必要な修正や追加をして仕上げます。
5.重みづけ
作り上げた特性要因図において、影響が大きいと思われる要因を選択します。
選択では 過去のデータや経験を基にします。選んだ要因は枠で囲むなどして
目立たせます。
ポイント
●要因は出来るだけ多くの人から、多くの要因を集めましょう。
多くの意見によって先入観 などのない、幅広い意見が正しい要因を見つけられます。
●中骨・小骨が多く出るものが良いものとなります。
●要因を掘り下げるには「なぜ」「なぜ」を5回以上繰り返すことが良いといわれています。
出来あがった特性要因図は見えるところに掲示して、いつでも見て、不足している要因を
追加してゆくことで完成度が上がります。

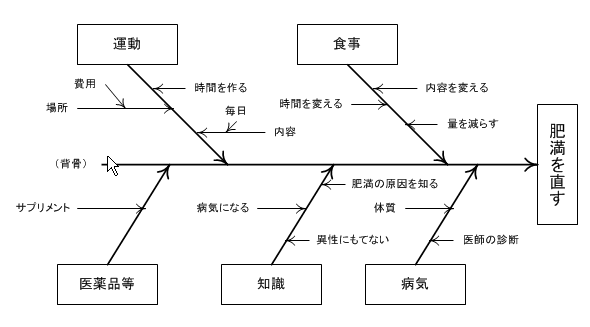

図例
テーマ:肥満解消の対策を見つける
